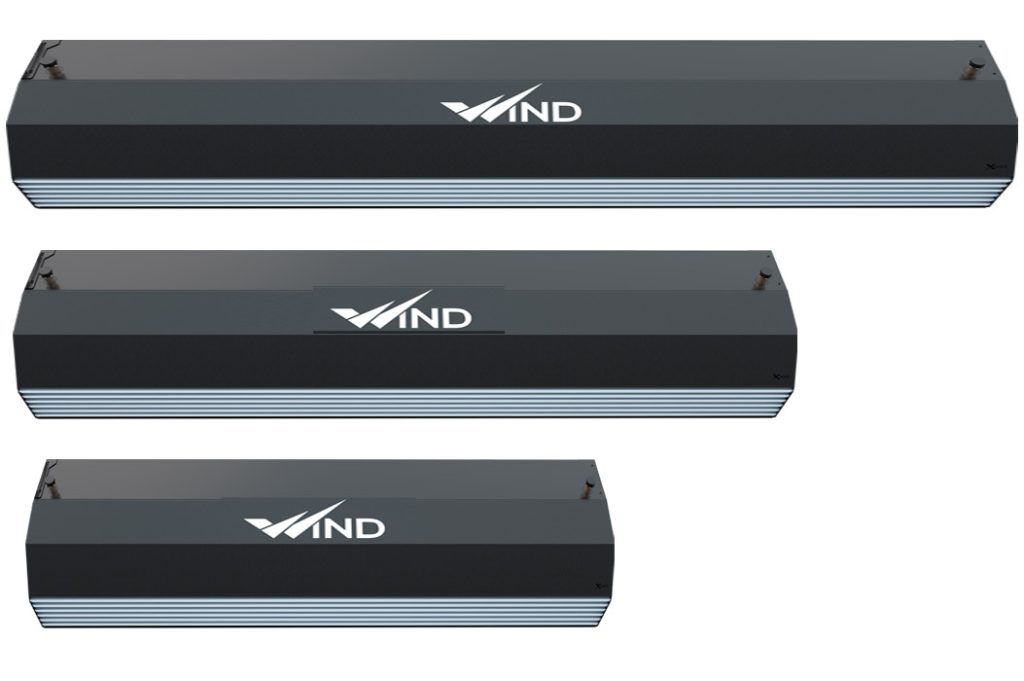

WIND-oviverhokoneet teollisuuden ja kaupan kohteisiin
Tyylikkäät tumman harmaat ja alumiinisilla suutinaukoilla varustetut WIND-oviverhokoneet sopivat asennettaviksi näkyville paikoille esim. sisätiloihin, myymälöihin, kauppakeskuksiin, tuotantotiloihin. Luokkansa hiljaisimmat EC-moottorit muodostavat tehokkaan ilmaverhon oviaukkoon. Asennettavissa joko vaakaan tai pystyyn. Ilman heittopituus jopa 8 m. Ilmavirta jopa 15 000 m3/tunti.
Portaaton nopeudensäätö. Saatavana lämmityksellä tai ilman, lämpöteho maks. 117 kW. Moduulien pituudet 1,5 m, 2 m ja 2,5 m. Voidaan yhdistää sarjaan yhdeksi laitteeksi samalle säätimelle.
Säästä energiaa ja rahaa tehokkaalla WIND-ilmaverholla
- Lämmityksellä tai ilman lämmitystä
- Saatavilla kolme eri pituutta (150, 200 ja 250 cm)
- Mahdollisuus vaaka- ja pystysuoraan asennukseen
- EC-puhaltimet, joissa integroitu älykäs moottoriohjaus, mahdollistavat portaattoman nopeudensäädön. Parempi suorituskyky ja alhaiset käyttökustannukset.
- Hiljainen toiminta. Matala äänitaso myös suuremmalla teholla ja tehokas ilmasulku: ilmanvirtaus jopa 15 000 m3/h.
- Portaaton nopeudensäätö (2–10 VDC)
- Lisävarusteena suodattimet suojaamaan lämmönvaihdinta tukkeutumiselta.
- Korkea lämmön ja ilmantuotto
- Asennuskorkeus 6–8 m ja yhdistämällä laitteita asennusleveys jopa 14 m.
- 5 vuoden takuu
Lämmityksellä varustetuissa WIND-puhaltimissa:
- Ilmavirta jopa 13.000 m3/h
- Lämpöteho 6–117 kW
- Ilmanheittopituus jopa 8 metriä
- Integroidut tuuletusventtiilit veden tulo- ja poistoaukossa
- Liitäntä kierteellä G 1’’
- Max. käyttöolosuhteet 120 °C, 1,6 MPa
- Lisävarusteena suodatin suojaamaan lämmönvaihdinta pölyltä
WIND W
Vesilämmitteinen oviverhokone
| EC | ||
|---|---|---|
| Ilman ulospuhallus | 7800 m3/h | |
| Maksimi vaakasuuntainen puhallusetäisyys | 7 m | |
| Maksimi pystysuuntainen puhallusetäisyys | 6 m | |
| Mitat | 1465 mm x 525 mm x 620 mm | |
| Moottorimalli | EC | |
| Syöttövirta | 2 ~ 230V / 50Hz-60Hz | |
| Moottorin teho | 517 W | |
| Virran kulutus | 3,3 A | |
| Äänitaso | 58,8 dB(A) | |
| Suojausluokka | 44 IP | |
| Paino | 56 kg | |
| Lämmitystehoalue | 8 kW – 69 kW | |
| Lämmönvaihdinrivien lukumäärä | 2 | |
| Lämmönvaihtimen sisällä olevan veden tilavuus | 3,4 dm3 | |
| Veden maksimi lämpötila | 120 °C | |
| Maks. paine | 1,6 MPa | |
| Putkiliitosten koko | G 1 | |
| EC | ||
|---|---|---|
| Ilman ulospuhallus | 10 400 m3/h | |
| Maksimi vaakasuuntainen puhallusetäisyys | 7 m | |
| Maksimi pystysuuntainen puhallusetäisyys | 6 m | |
| Mitat | 1950 mm x 525 mm x 620 mm | |
| Moottorimalli | EC | |
| Syöttövirta | 4 ~ 230V / 50Hz-60Hz | |
| Moottorin teho | 708 W | |
| Virran kulutus | 4,52 A | |
| Äänitaso | 60,6 dB(A) | |
| Suojausluokka | 44 IP | |
| Paino | 64 kg | |
| Lämmitystehoalue | 11 kW – 94 kW | |
| Lämmönvaihdinrivien lukumäärä | 2 | |
| Lämmönvaihtimen sisällä olevan veden tilavuus | 4,6 dm3 | |
| Veden maksimi lämpötila | 120 °C | |
| Maks. paine | 1,6 MPa | |
| Putkiliitosten koko | G 1 | |
| EC | ||
|---|---|---|
| Ilman ulospuhallus | 13 000 m3/h | |
| Maksimi vaakasuuntainen puhallusetäisyys | 7 m | |
| Maksimi pystysuuntainen puhallusetäisyys | 6 m | |
| Mitat | 2435 mm x 525 mm x 620 mm | |
| Moottorimalli | EC | |
| Syöttövirta | 6 ~ 230V / 50Hz-60Hz | |
| Moottorin teho | 853 W | |
| Virran kulutus | 5,45 A | |
| Äänitaso | 61,7 dB(A) | |
| Suojausluokka | 44 IP | |
| Paino | 91 kg | |
| Lämmitystehoalue | 13 kW – 117 kW | |
| Lämmönvaihdinrivien lukumäärä | 2 | |
| Lämmönvaihtimen sisällä olevan veden tilavuus | 5,7 dm3 | |
| Veden maksimi lämpötila | 120 °C | |
| Maks. paine | 1,6 MPa | |
| Putkiliitosten koko | G 1 | |
| EC | ||
|---|---|---|
| Ilman ulospuhallus | 9000 m3/h | |
| Maksimi vaakasuuntainen puhallusetäisyys | 8 m | |
| Maksimi pystysuuntainen puhallusetäisyys | 7 m | |
| Mitat | 1465 mm x 525 mm x 620 mm | |
| Moottorimalli | EC | |
| Syöttövirta | 1 ~ 230V / 50Hz-60Hz | |
| Moottorin teho | 511 W | |
| Virran kulutus | 3,37 A | |
| Äänitaso | 60,9 dB(A) | |
| Suojausluokka | 44 IP | |
| Paino | 44,4 kg | |
| EC | ||
|---|---|---|
| Ilman ulospuhallus | 12 000 m3/h | |
| Maksimi vaakasuuntainen puhallusetäisyys | 8 m | |
| Maksimi pystysuuntainen puhallusetäisyys | 7 m | |
| Mitat | 1950 mm x 525 mm x 620 mm | |
| Moottorimalli | EC | |
| Syöttövirta | 3 ~ 230V / 50Hz-60Hz | |
| Moottorin teho | 687 W | |
| Virran kulutus | 4,53 A | |
| Äänitaso | 62,7 dB(A) | |
| Suojausluokka | 44 IP | |
| Paino | 53,9 kg | |
| EC | ||
|---|---|---|
| Ilman ulospuhallus | 13 000 m3/h | |
| Maksimi vaakasuuntainen puhallusetäisyys | 8 m | |
| Maksimi pystysuuntainen puhallusetäisyys | 7 m | |
| Mitat | 2435 mm x 525 mm x 620 mm | |
| Moottorimalli | EC | |
| Syöttövirta | 5 ~ 230V / 50Hz-60Hz | |
| Moottorin teho | 822 W | |
| Virran kulutus | 15,42 A | |
| Äänitaso | 63,7 dB(A) | |
| Suojausluokka | 44 IP | |
| Paino | 78,6 kg | |
WIND C
Oviverhokone ilman lämmönvaihdinta
WIND W
Vesilämmitteinen ilmaverho
| EC | ||
|---|---|---|
| Ilman ulospuhallus | 7800 m3/h | |
| Maksimi vaakasuuntainen puhallusetäisyys | 7 m | |
| Maksimi pystysuuntainen puhallusetäisyys | 6 m | |
| Mitat | 1465 mm x 525 mm x 620 mm | |
| Moottori malli | EC | |
| Syöttövirta | 2 ~ 230V / 50Hz-60Hz | |
| Moottorin teho | 517 W | |
| Virran kulutus | 3,3 A | |
| Äänitaso | 58,8 dB(A) | |
| Suojausluokka | 44 IP | |
| Paino | 56 kg | |
| Lämmitysyehoalue | 8 kW – 69 kW | |
| Lämmönvaihdinrivien lukumäärä | 2 | |
| Lämmönvaihtimen sisällä olevan veden tilavuus | 3,4 dm3 | |
| Veden maksimi lämpötila | 120 °C | |
| Maks. paine | 1,6 MPa | |
| Putkiliitosten koko | G 1 | |
| EC | ||
|---|---|---|
| Ilman ulospuhallus | 10 400 m3/h | |
| Maksimi vaakasuuntainen puhallusetäisyys | 7 m | |
| Maksimi pystysuuntainen puhallusetäisyys | 6 m | |
| Mitat | 1950 mm x 525 mm x 620 mm | |
| Moottori malli | EC | |
| Syöttövirta | 4 ~ 230V / 50Hz-60Hz | |
| Moottorin teho | 708 W | |
| Virran kulutus | 4,52 A | |
| Äänitaso | 60,6 dB(A) | |
| Suojausluokka | 44 IP | |
| Paino | 64 kg | |
| Lämmitysyehoalue | 11 kW – 94 kW | |
| Lämmönvaihdinrivien lukumäärä | 2 | |
| Lämmönvaihtimen sisällä olevan veden tilavuus | 4,6 dm3 | |
| Veden maksimi lämpötila | 120 °C | |
| Maks. paine | 1,6 MPa | |
| Putkiliitosten koko | G 1 | |
| EC | ||
|---|---|---|
| Ilman ulospuhallus | 13 000 m3/h | |
| Maksimi vaakasuuntainen puhallusetäisyys | 7 m | |
| Maksimi pystysuuntainen puhallusetäisyys | 6 m | |
| Mitat | 2435 mm x 525 mm x 620 mm | |
| Moottori malli | EC | |
| Syöttövirta | 6 ~ 230V / 50Hz-60Hz | |
| Moottorin teho | 853 W | |
| Virran kulutus | 5,45 A | |
| Äänitaso | 61,7 dB(A) | |
| Suojausluokka | 44 IP | |
| Paino | 91 kg | |
| Lämmitysyehoalue | 13 kW – 117 kW | |
| Lämmönvaihdinrivien lukumäärä | 2 | |
| Lämmönvaihtimen sisällä olevan veden tilavuus | 5,7 dm3 | |
| Veden maksimi lämpötila | 120 °C | |
| Maks. paine | 1,6 MPa | |
| Putkiliitosten koko | G 1 | |
WIND C
Ilmaverho ilman lämmönvaihdinta
| EC | ||
|---|---|---|
| Ilman ulospuhallus | 9000 m3/h | |
| Maksimi vaakasuuntainen puhallusetäisyys | 8 m | |
| Maksimi pystysuuntainen puhallusetäisyys | 7 m | |
| Mitat | 1465 mm x 525 mm x 620 mm | |
| Moottori malli | EC | |
| Syöttövirta | 1 ~ 230V / 50Hz-60Hz | |
| Moottorin teho | 511 W | |
| Virran kulutus | 3,37 A | |
| Äänitaso | 60,9 dB(A) | |
| Suojausluokka | 44 IP | |
| Paino | 44,4 kg | |
| EC | ||
|---|---|---|
| Ilman ulospuhallus | 12 000 m3/h | |
| Maksimi vaakasuuntainen puhallusetäisyys | 8 m | |
| Maksimi pystysuuntainen puhallusetäisyys | 7 m | |
| Mitat | 1950 mm x 525 mm x 620 mm | |
| Moottori malli | EC | |
| Syöttövirta | 3 ~ 230V / 50Hz-60Hz | |
| Moottorin teho | 687 W | |
| Virran kulutus | 4,53 A | |
| Äänitaso | 62,7 dB(A) | |
| Suojausluokka | 44 IP | |
| Paino | 53,9 kg | |
| EC | ||
|---|---|---|
| Ilman ulospuhallus | 12 000 m3/h | |
| Maksimi vaakasuuntainen puhallusetäisyys | 8 m | |
| Maksimi pystysuuntainen puhallusetäisyys | 7 m | |
| Mitat | 2435 mm x 525 mm x 620 mm | |
| Moottori malli | EC | |
| Syöttövirta | 5 ~ 230V / 50Hz-60Hz | |
| Moottorin teho | 822 W | |
| Virran kulutus | 15,42 A | |
| Äänitaso | 63,7 dB(A) | |
| Suojausluokka | 44 IP | |
| Paino | 78,6 kg | |
Tekniset tiedot ja lisälaitteet
Klikkaamalla keltaisia painikkeita löydät WIND:n tekniset tiedot ja tietoa lisälaitteista. Kukin linkki avautuu omaksi pdf-tiedostokseen ja voit ladata nämä itsellesi myöhempää käyttöä varten.
Katso alta myös HMI-ilmaverhonsäätimen opasvideo, voit seurata videon opastusta kirjallisesta ohjelmointiohjeesta (ohjeet kellotettu videoon).
