-ilmaverhot

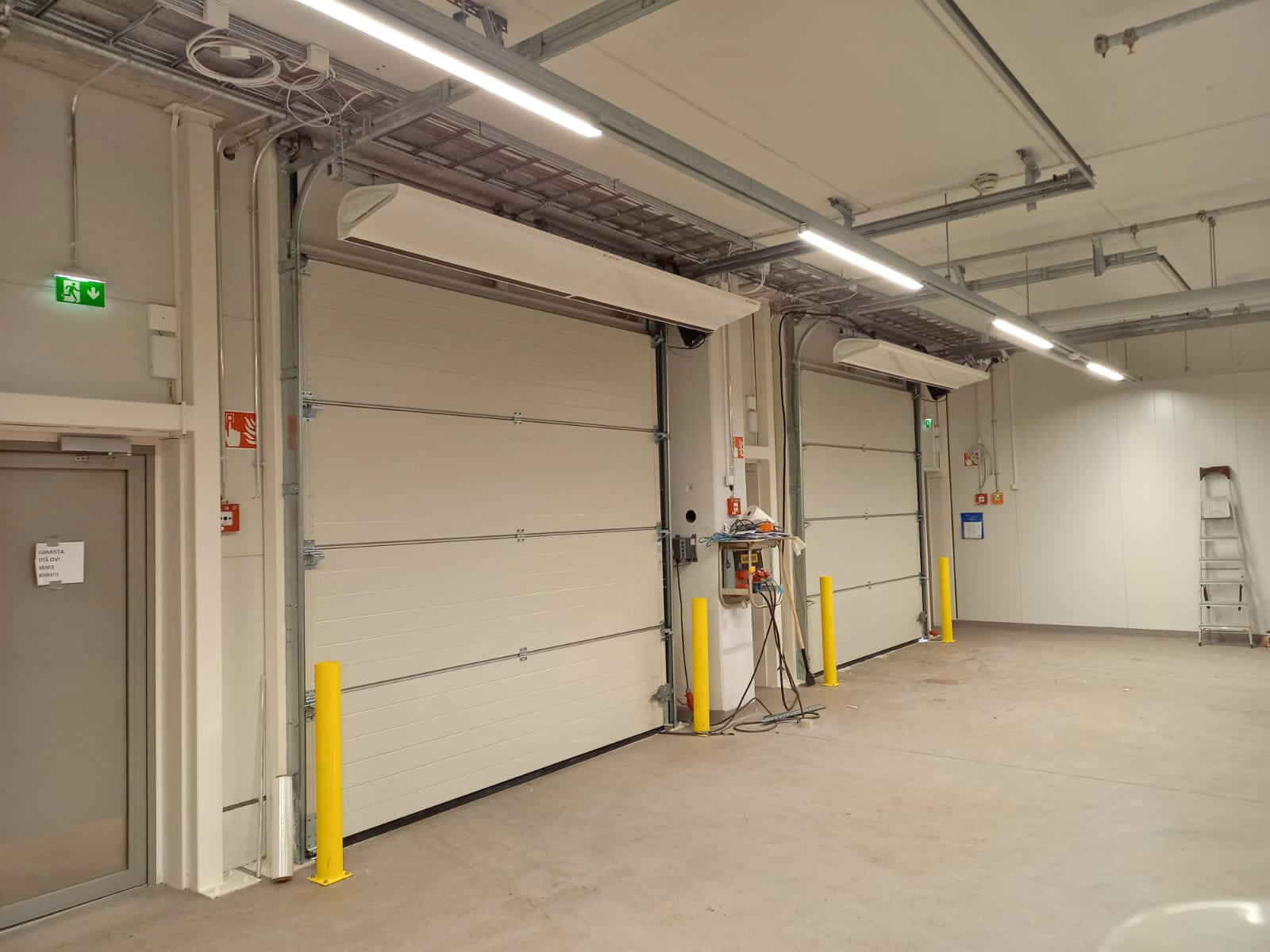

WING-ilmaverho on tyylikäs, pelkistetty ja uudenaikaisen muotoilun periaatteita noudattava laite, joka luo näkymättömän esteen eri ilmavirtojen välille, pitäen kylmän ilmavirran, sekä ei-toivotut hiukkaset pois sisätiloista.

Sen asentaminen näkyville arvostettuihin paikkoihin täyttää näin suunnittelijoiden korkeimmat esteettiset vaatimukset.

Energiaa säästävä moottori, tehokas puhallin ja kaksirivinen lämmönvaihdin tekee laitteesta hiljaisen ja takaa sille erinomaisen hyötysuhteen.

WING-ilmaverho on saatavana sekä AC- että EC-puhallinmoottorilla. Kummallakin moottorilla on omat etunsa.

EC-moottorin etuina ovat mm. korkea hyötysuhde, joka laskee laitteen käyttökustannuksia merkittävästi. Lisäksi tuulettimen nopeus on säädettävissä tasaisesti ja käyntiääni on erittäin alhainen. EC-moottori on liitettävissä suoraan VAK-talotekniikkaan.

AC-moottori on kolmivaiheinen, erittäin luotettava moottori kolmivaiheisella nopeuden säädöllä. Laitteen hinta on usein EC-moottorilla varustettua laitetta huokeampi. AC-moottori takaa WING-ilmaverholle suuren kapasiteetin.

Pyydä JetAir-asiantuntijan apua, kun valitset ilmaverholaitetta, jotta saat juuri sinulle sopivimman laitteen.

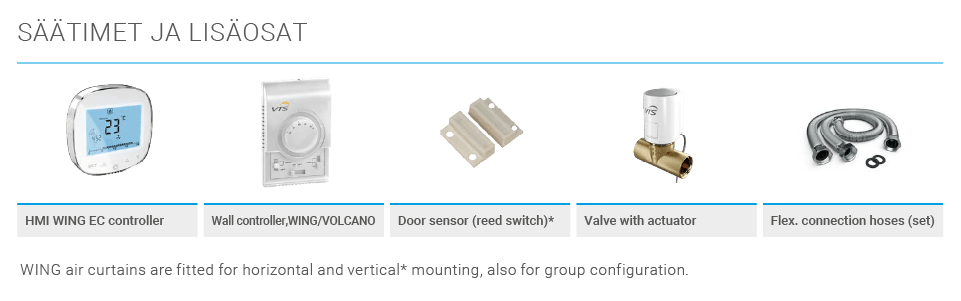

HMI WING EC säädin

  • Moderni muotoilu ja kompakti koko
  • Selkeä korkeakontrastinen näyttö
  • Viikkokalenteri
  • Yhteensopiva ovisensorien kanssa
  • Liitetävissä VAK-talotekniikkaan
  • 3-portainen nopeuden säätö
  • Sisäänrakennettu termostaatti
  • 3-portainen lämmitystehon säätö
  • Sama säädin voi ohjata jopa 8 ilmaverholaitetta

Optimointi -toiminto

Oven optimaalinen toiminto muodostaa ilmaverhon oviaukkoon ja optimoi kustannussäästöt ovea käytettäessä. Ilmaverhon toiminta voidaan pitää päällä pienemmällä nopeudella oven ollessa kiinni.  Oven avautuessa puhallin muodostaa heti ilmaverhon. Ilmaverhon puhallus voidaan säätää 0-100 % kahdelle eri valittavalle nopeustoiminnolle käyttäjän valinnan mukaan.

HMI WING EC -ilmaverhosäätimen opasvideo

Katso video

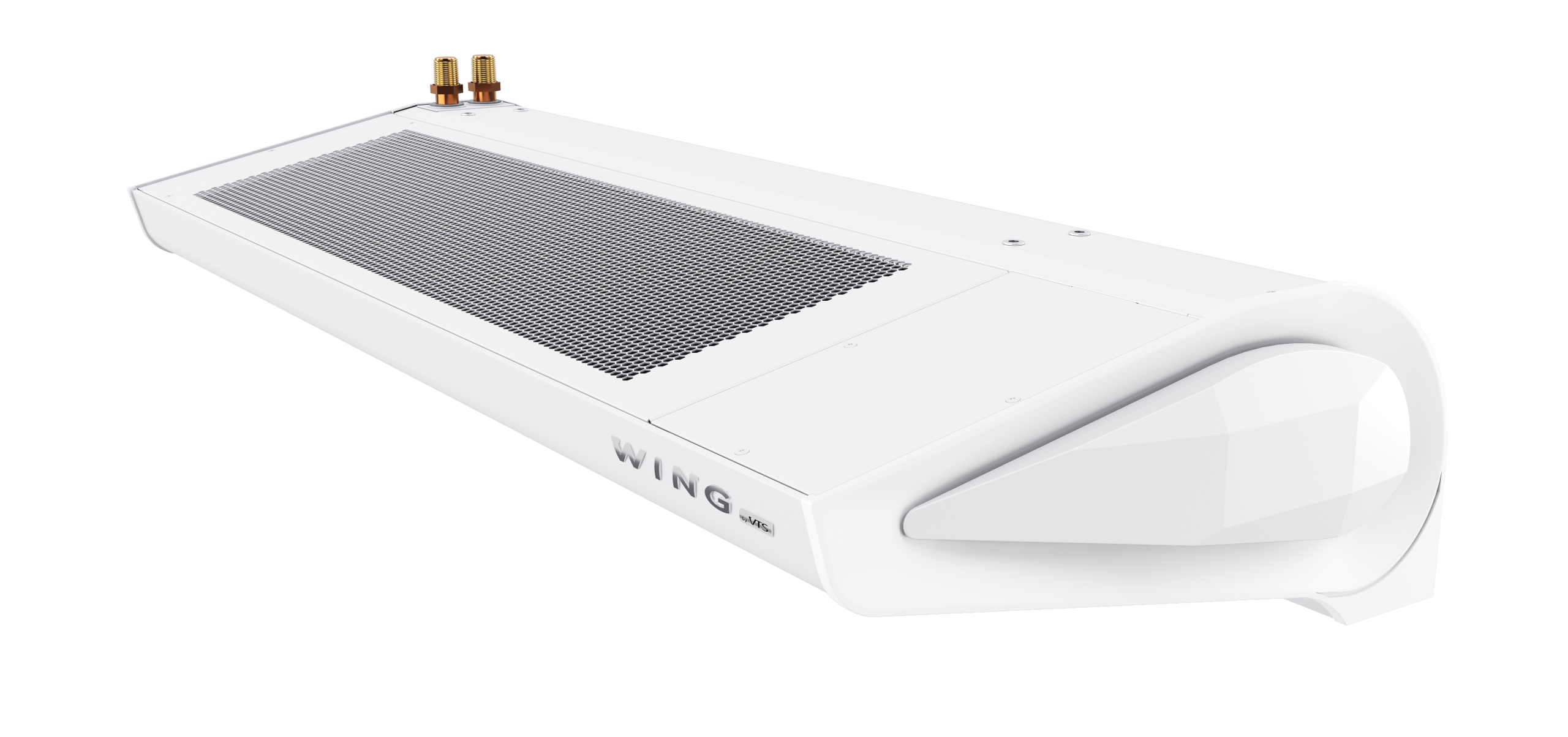

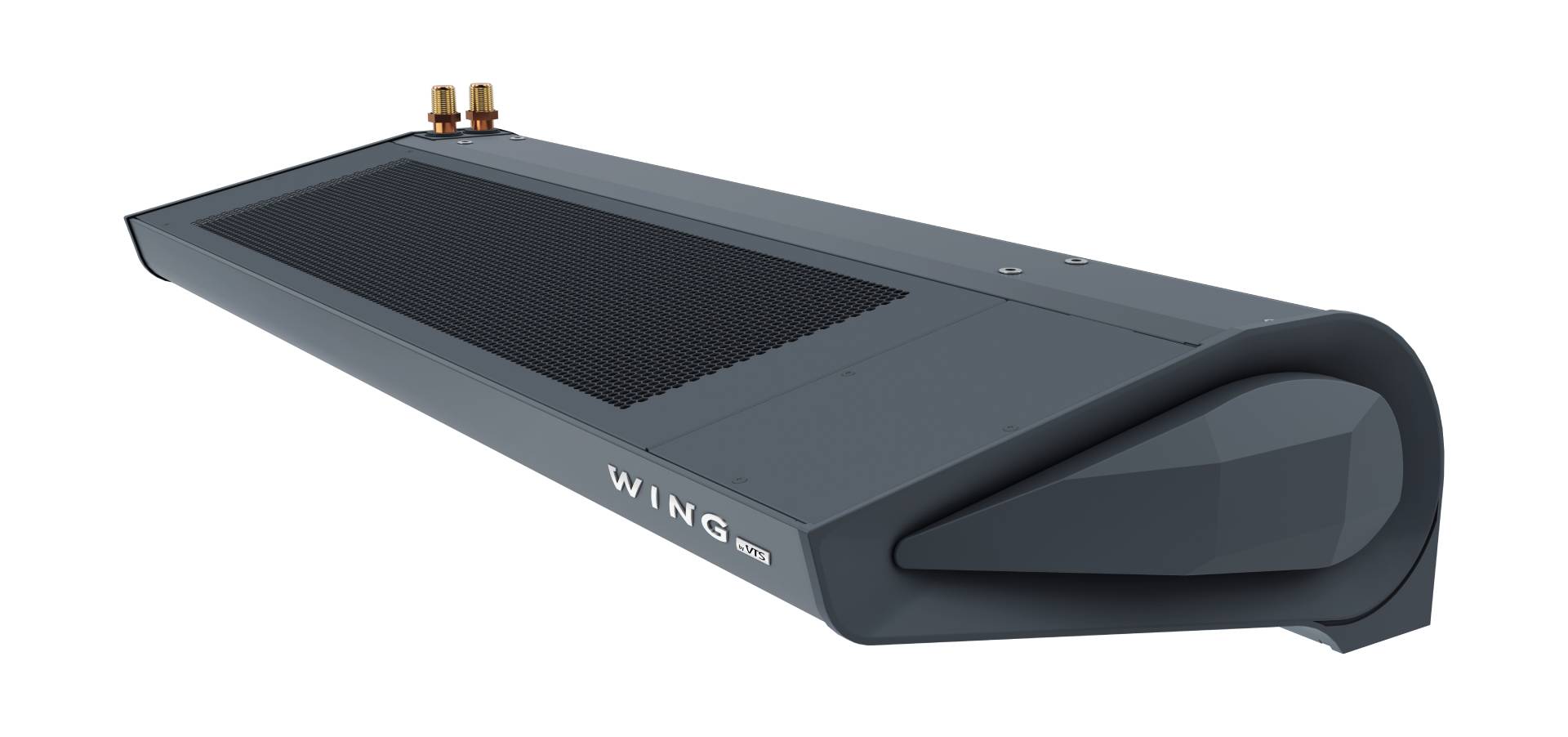

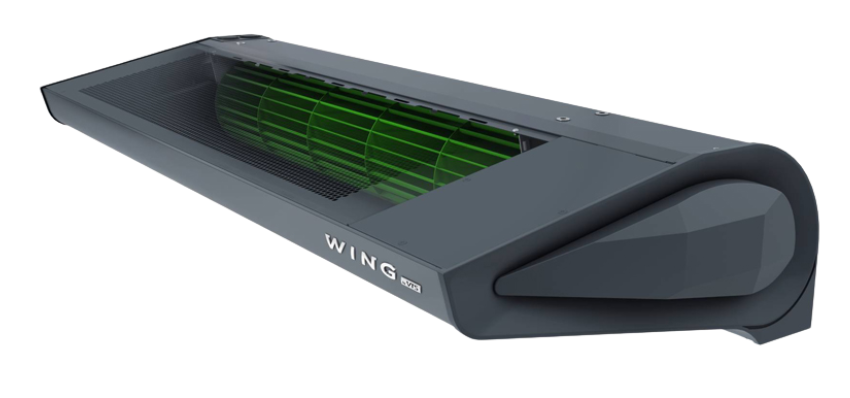

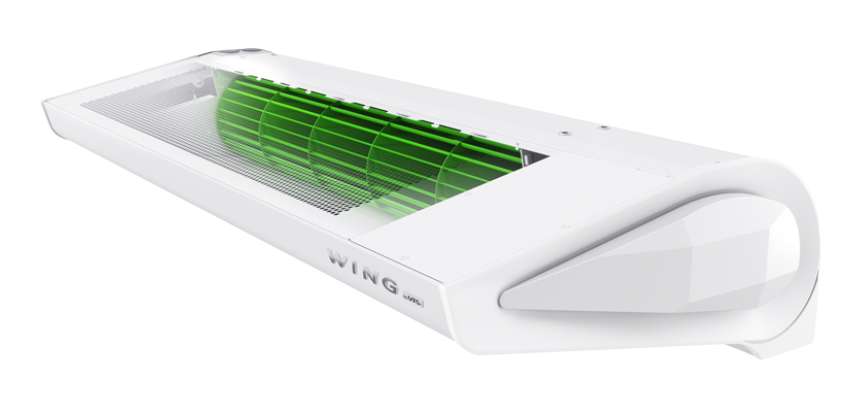

WING W

Vesilämmitteinen ilmaverho

AC EC
Oven leveys enintään/laite 1 m
Oven korkeus enintään 3,7 m
Maximum exhaustflow rate 1850 m3/h
Heating power range 4-17 kW
Maximum temperature of heating agent 95°C
Maximum operating pressure 1,6 MPa
Water volume 1,6 dm3
Number of heat exchanger rows 2 kpl
Supply voltage ~230V/1ph/50Hz
Motor power 0,235 kW 0,2 kW
Rated current 1,2 A 1,1 A
Paino (ilman vettä) 23 kg 21,5 kg
Protection rating 20 IP
Casing colour RAL 9016, outlet grid: RAL 9022
AC EC
Oven leveys enintään/laite 1,5 m
Oven korkeus enintään 3,7 m
Maximum exhaustflow rate 3100 m3/h
Heating power range 10-32 kW
Maximum temperature of heating agent 95°C
Maximum operating pressure 1,6 MPa
Water volume 2,6 dm3
Number of heat exchanger rows 2 kpl
Supply voltage ~230V/1ph/50Hz
Motor power 0,375 kW 0,3 kW
Rated current 1,7 A 1,3 A
Weight (without water) 32 kg 29 kg
Protection rating 20 IP
Casing colour RAL 9016, outlet grid: RAL 9022
AC EC
Oven leveys enintään/laite 2 m
Oven korkeus enintään 3,7 m
Maximum exhaustflow rate 4400 m3/h
Heating power range 17-47 kW
Maximum temperature of heating agent 95°C
Maximum operating pressure 1,6 MPa
Water volume 3,6 dm3
Number of heat exchanger rows 2 kpl
Supply voltage ~230V/1ph/50Hz
Motor power 0,58 kW 0,45 kW
Rated current 2,6 A 1,9 A
Weight (without water) 39 kg 37,5 kg
Protection rating 20 IP
Casing colour RAL 9016, outlet grid: RAL 9022
 ACEC
Oven leveys enintään/laite1 m
Oven korkeus enintään3,7 m
Maximum exhaustflow rate1850 m3/h
Heating power range2 lub 4/16
Supply voltage~230V/1ph/50Hz for 2kW
~400V/3ph/50Hz for 2/4/6kW
Electric heating coil power2 i 4
Electric heating coil current drawmaks. 9
Motor power0,235 kW0,2 kW
Rated current1,2 A1,1 A
Paino (ilman vettä)23,5 kg22 kg
Protection rating20 IP
Casing colourRAL 9016, outlet grid: RAL 9022
 ACEC
Oven leveys enintään/laite1,5 m
Oven korkeus enintään3,7 m
Maximum exhaustflow rate3100 m3/h
Heating power range8/12
Maximum temperature of heating agent95°C
Maximum operating pressure1,6 MPa
Water volume2,6 dm3
Number of heat exchanger rows2 kpl
Supply voltage~230V/1ph/50Hz
Motor power0,375 kW0,3 kW
Rated current1,7 A1,3 A
Weight (without water)32 kg29 kg
Protection rating20 IP
Casing colourRAL 9016, outlet grid: RAL 9022
 ACEC
Oven leveys enintään/laite2 m
Oven korkeus enintään3,7 m
Maximum exhaustflow rate4400 m3/h
Heating power range10/15
Maximum temperature of heating agent95°C
Maximum operating pressure1,6 MPa
Water volume3,6 dm3
Number of heat exchanger rows2 kpl
Supply voltage~230V/1ph/50Hz
Motor power0,58 kW0,45 kW
Rated current2,6 A1,9 A
Weight (without water)39 kg37,5 kg
Protection rating20 IP
Casing colourRAL 9016, outlet grid: RAL 9022

WING E

Sähkölämmitteinen ilmaverho

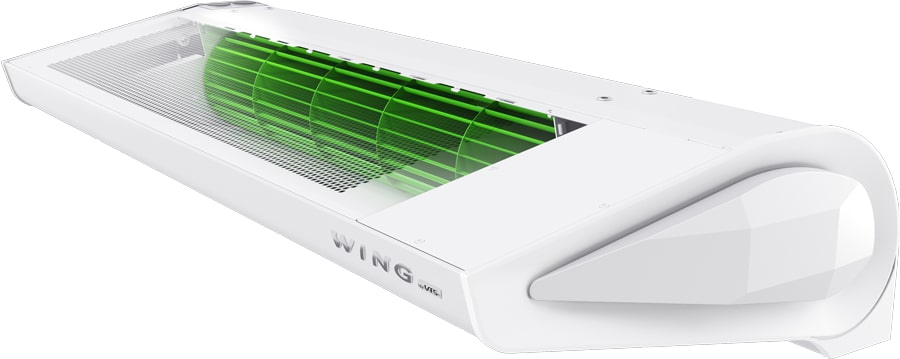

WING C

Ilmaverho ilman lämmönvaihdinta

AC EC
Oven leveys enintään/laite 1 m
Oven korkeus enintään 4 m
Maximum exhaustflow rate 1950 m3/h
Supply voltage ~230V/1ph/50Hz
Motor power 0,235 kW 0,2 kW
Rated current 1,2 A 1,1 A
Paino 20,5 kg 19 kg
Protection rating 20 IP
Casing colour RAL 9016, outlet grid: RAL 9022
 ACEC
Oven leveys enintään/laite1,5 m
Oven korkeus enintään4 m
Maximum exhaustflow rate3200 m3/h
Supply voltage~230V/1ph/50Hz
Motor power0,375 kW0,3 kW
Rated current1,7 A1,3 A
Paino27,5 kg25,5 kg
Protection rating20 IP
Casing colourRAL 9016, outlet grid: RAL 9022
 ACEC
Oven leveys enintään/laite2 m
Oven korkeus enintään4 m
Maximum exhaustflow rate4600 m3/h
Supply voltage~230V/1ph/50Hz
Motor power0,58 kW0,45 kW
Rated current2,6 A1,9 A
Paino34,5 kg32,5 kg
Protection rating20 IP
Casing colourRAL 9016, outlet grid: RAL 9022

WING W

Vesilämmitteinen ilmaverho

Oven leveys enintään/laite 1 m
Oven korkeus enintään 3,7 m
Maximum exhaustflow rate 1850 m3/h
Heating power range 4-17 kW
Maximum temperature of heating agent 95°C
Maximum operating pressure 1,6 MPa
Water volume 1,6 dm3
Number of heat exchanger rows 2 kpl
Supply voltage ~230V/1ph/50Hz
Motor power 0,235 kW 0,2 kW
Rated current 1,2 A 1,1 A
Paino (ilman vettä) 23 kg 21,5 kg
Protection rating 20 IP
Casing colour RAL 9016, outlet grid: RAL 9022
Oven leveys enintään/laite1,5 m
Oven korkeus enintään3,7 m
Maximum exhaustflow rate3100 m3/h
Heating power range10-32 kW
Maximum temperature of heating agent95°C
Maximum operating pressure1,6 MPa
Water volume2,6 dm3
Number of heat exchanger rows2 kpl
Supply voltage~230V/1ph/50Hz
Motor power0,375 kW0,3 kW
Rated current1,7 A1,3 A
Paino (ilman vettä)32 kg29 kg
Protection rating20 IP
Casing colourRAL 9016, outlet grid: RAL 9022
Oven leveys enintään/laite2 m
Oven korkeus enintään3,7 m
Maximum exhaustflow rate4400 m3/h
Heating power range17-47 kW
Maximum temperature of heating agent95°C
Maximum operating pressure1,6 MPa
Water volume3,6 dm3
Number of heat exchanger rows2 kpl
Supply voltage~230V/1ph/50Hz
Motor power0,58 kW0,45 kW
Rated current2,6 A1,9 A
Paino (ilman vettä)39 kg37,5 kg
Protection rating20 IP
Casing colourRAL 9016, outlet grid: RAL 9022

WING E

Sähkölämmitteinen ilmaverho

Oven leveys enintään/laite1 m
Oven korkeus enintään3,7 m
Maximum exhaustflow rate1850 m3/h
Heating power range2/6 tai 4/6kW
Supply voltage~230V/1ph/50Hz for 2kW
~400V/3ph/50Hz for 2/4/6kW
Electric heating coil power2 i 4
Electric heating coil current drawmaks. 9 A
Motor power0,235 kW0,2 kW
Rated current1,2 A1,1 A
Paino (ilman vettä)23,5 kg22 kg
Protection rating20 IP
Casing colourRAL 9016, outlet grid: RAL 9022
Oven leveys enintään/laite 1,5 m
Oven korkeus enintään 3,7 m
Maximum exhaustflow rate 3150 m3/h
Heating power range 4/12 tai 8/12kW
Supply voltage ~400V/3ph/50Hz for 2kW
Electric heating coil power 4 i 8
Electric heating coil current draw 6/11,3/maks. 17,3 A
Motor power 0,375 kW 0,3 kW
Rated current 1,7 A 1,3 A
Paino (ilman vettä) 32,5 kg 30,5 kg
Protection rating 20 IP
Casing colour RAL 9016, outlet grid: RAL 9022
Oven leveys enintään/laite2 m
Oven korkeus enintään3,7 m
Maximum exhaustflow rate4500 m3/h
Heating power range6/15 tai 9/15kW
Supply voltage~400V/3ph/50Hz for 2kW
Electric heating coil power6 i 9
Electric heating coil current draw8,5/12,9/maks. 21,4 A
Motor power0,58 kW0,45 kW
Rated current2,6 A1,9 A
Paino (ilman vettä)41,5 kg39 kg
Protection rating20 IP
Casing colourRAL 9016, outlet grid: RAL 9022

WING C

Ilmaverho ilman lämmönvaihdinta

Oven leveys enintään/laite 1 m
Oven korkeus enintään 4 m
Maximum exhaustflow rate 1950 m3/h
Supply voltage ~230V/1ph/50Hz
Motor power 0,235 kW 0,2 kW
Rated current 1,2 A 1,1 A
Paino 20,5 kg 19 kg
Protection rating 20 IP
Casing colour RAL 9016, outlet grid: RAL 9022
Oven leveys enintään/laite1,5 m
Oven korkeus enintään4 m
Maximum exhaustflow rate3200 m3/h
Supply voltage~230V/1ph/50Hz
Motor power0,375 kW0,3 kW
Rated current1,7A1,3 A
Paino27,5 kg25,5 kg
Protection rating20 IP
Casing colourRAL 9016, outlet grid: RAL 9022
Oven leveys enintään/laite2 m
Oven korkeus enintään4 m
Maximum exhaustflow rate4600 m3/h
Supply voltage~230V/1ph/50Hz
Motor power0,58 kW0,45 kW
Rated current2,6 A1,9 A
Paino34,5 kg32,5 kg
Protection rating20 IP
Casing colourRAL 9016, outlet grid: RAL 9022

USEIN KYSYTYT KYSYMYKSET

Ilmaverhon leveyden pitäisi olla suurempi tai yhtä suuri kuin oviaukon leveys. Tehokkaan suojan varmistamiseksi säädä puhallinnopeus sellaiselle tasolle, että asennuskorkeudesta riippumatta ilmanopeus lattian läheisyydessä on vähintään 2 m/s.

Kaikki laitteet on koosta riippumatta suunniteltu siten, että ne voidaan asentaa sekä vaakasuoraan (WING W/E/C) että pystysuoraan (WING W/C). Mikäli laite asennetaan pystysuoraan, moottori voidaan asentaa osoittamaan ylös- tai alaspäin. Asennustapa ei vaikuta järjestelmän vakauteen millään tavalla. Huomaa, että sähkölämmittimellä varustettuja ilmaverhoja (WING E100-E200) ei voida asentaa pystysuoraan.

WING-ilmaverhon kaikissa malleissa on kolme ohjaimella säädeltävää puhallinnopeutta.

WING ambient -tyyppisissä ilmaverhoissa ei ole ilmanlämmitystoimintoa. Niissä ei ole vesi- tai sähkölämmitintä. Käyttäjän näkökulmasta tämä tarkoittaa, että ilmaverhon ulosmenokohdassa olevan ilmavirran lämpötila on sama kuin ympäröivän ilman lämpötila.

Kyseisessä tilassa vallitseva ilman lämpötila tai muilla lämmitysjärjestelmillä saavutettava ja ylläpidettävä lämpötila.

Kyllä. WING EC -ohjaimella voidaan säädellä WING E -ilmaverhon lämmitystehoa. Venttiilillä varustetussa WING W -mallissa voidaan lämmitystoiminto kytkeä päälle tai pois päältä. Jos laitteessa ei ole venttiiliä, lämmitysaine virtaa vapaasti lämmönvaihtimessa.

Ovianturia asennettaessa ei ole suositeltavaa käyttää venttiiliä ohjaimen kanssa järjestelmän hidastumisen vuoksi, eli lämmönvaihtimen lämpenemisajan ja ohjaimelta venttiilin avaamiseen kuluvan ajan vuoksi.

Kaapelitiivisteet sijaitsevat verhon oikealla puolella moottorin takana. Kuva osoittaa kaapelin läpivientitiivisteiden paikat: nro 1 – ohjauskaapeleiden läpivientitiiviste, nro 2 – syöttöjohtojen läpivientitiiviste, nro 3 – moottorin säleikkö.

Seinään kiinnitettyä WING-ohjainta voidaan kontaktikuorman vuoksi käyttää vain yhteen WING-ilmaverhoon. Voidaksesi ohjata useampia ilmaverhoja yhdellä ohjaimella käytä ilmaverhojen virtalähdepiirissä lisäkontaktoria. Lisätietoja saat ottamalla yhteyttä VTS:n tekniseen tukeen.

Kyllä, ilmaverhoja voidaan asentaa ryhmään erimittaisissa (esim. 3 m, 3,5 m, 4 m) oviaukoissa.

VTS:n tarjoamaa magneettikytkintä voidaan käyttää ainoastaan EC-moottorilla toimivissa ilmaverhoissa. Magneettikytkin voidaan liittää WING EC -ohjaimeen. Ohjain voi säädellä yhteensä 8:aa WING EC -ilmaverhoa.

Jos asennat laitteen pystysuoraan, käytä M8x70-ruuveja. Kiinnitä kaksi tai kolme kädensijaa litteiden aluslevyjen läpi kierteisiin holkkeihin kotelon yläosassa. Jätä lattian ja laitteen alareunan väliin vähintään 10 cm, jotta mahdollisestaan pääsy veden tyhjennyssuuttimiin, lämmönvaihtimeen ja jakorasiaan.

Ilmaverhon synnyttämä melu johtuu puhaltimen siipipyörän toiminnasta ja tehokkaasta ilmavirrasta laitteessa. Itse moottori tuottaa erittäin vähän melua sen tyypistä riippumatta ja aiheuttaa huomattavasti hiljaisempaa ääntä kuin siipipyörä. Näin ollen ihmiskorva ei pysty erottamaan laitteen melutason muutosta, vaikka laitteessa käytettäisiin erilaista moottoria.

Verhotyyppi

P x L x K (mm)

WING 100 1157 x 520 x 310
WING 150 1675 x 520 x 310
WING 200 2194 x 520 x 310

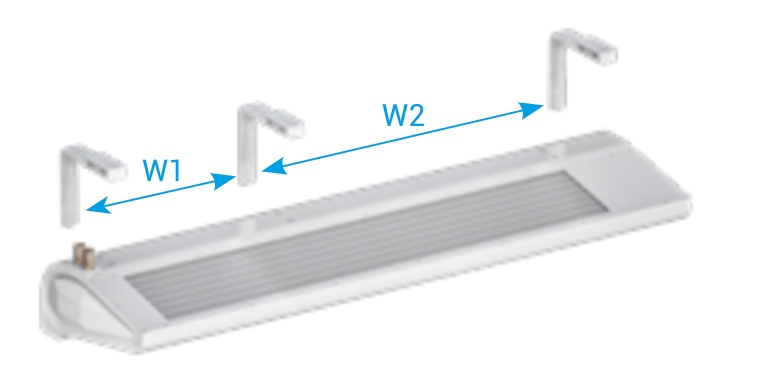

Verhotyyppi

W1 (mm)

W2 (mm)

WING 100 772
WING 150 507 772
WING 200 921 910

Verhotyyppi

Kuormalavan mitat (mm)

Verhojen lukumäärä kuormalavalla (kpl)

WING 100 1160 x 1040 10
WING 150 1680 x 1040 10
WING 200 2200 x 1040 8

Kyllä voit. Useimmin käytetty jäätymätön aine on veden ja etyleeniglykolin seos. WING-ilmaverhoon asennetuissa lämmittimissä voidaan käyttää enintään 50-prosenttista seosta. Muista kuitenkin varmistaa, sopiiko glykoliseos lämmitysjärjestelmän muihin osiin (venttiilit, pumppu jne.). Tämän voit tehdä lukemalla käytössä olevien komponenttien valmistajien suositukset. Muista, että glykoliseoksille on yleensä ominaista suurempi viskositeetti ja alhaisempi lämpökapasiteetti kuin vedellä ja että niiden käyttö lisää lämmitysaineen virtauksen vastusta ja vähentää laitteen lämmitystehoa.

USEIN KYSYTYT KYSYMYKSET

Ilmaverhon leveyden pitäisi olla suurempi tai yhtä suuri kuin oviaukon leveys. Tehokkaan suojan varmistamiseksi säädä puhallinnopeus sellaiselle tasolle, että asennuskorkeudesta riippumatta ilmanopeus lattian läheisyydessä on vähintään 2 m/s.

Kaikki laitteet on koosta riippumatta suunniteltu siten, että ne voidaan asentaa sekä vaakasuoraan (WING W/E/C) että pystysuoraan (WING W/C). Mikäli laite asennetaan pystysuoraan, moottori voidaan asentaa osoittamaan ylös- tai alaspäin. Asennustapa ei vaikuta järjestelmän vakauteen millään tavalla. Huomaa, että sähkölämmittimellä varustettuja ilmaverhoja (WING E100-E200) ei voida asentaa pystysuoraan.

WING-ilmaverhon kaikissa malleissa on kolme ohjaimella säädeltävää puhallinnopeutta.

WING ambient -tyyppisissä ilmaverhoissa ei ole ilmanlämmitystoimintoa. Niissä ei ole vesi- tai sähkölämmitintä. Käyttäjän näkökulmasta tämä tarkoittaa, että ilmaverhon ulosmenokohdassa olevan ilmavirran lämpötila on sama kuin ympäröivän ilman lämpötila.

Kyseisessä tilassa vallitseva ilman lämpötila tai muilla lämmitysjärjestelmillä saavutettava ja ylläpidettävä lämpötila.

Kyllä. WING EC -ohjaimella voidaan säädellä WING E -ilmaverhon lämmitystehoa. Venttiilillä varustetussa WING W -mallissa voidaan lämmitystoiminto kytkeä päälle tai pois päältä. Jos laitteessa ei ole venttiiliä, lämmitysaine virtaa vapaasti lämmönvaihtimessa.

Ovianturia asennettaessa ei ole suositeltavaa käyttää venttiiliä ohjaimen kanssa järjestelmän hidastumisen vuoksi, eli lämmönvaihtimen lämpenemisajan ja ohjaimelta venttiilin avaamiseen kuluvan ajan vuoksi.

Kaapelitiivisteet sijaitsevat verhon oikealla puolella moottorin takana. Kuva osoittaa kaapelin läpivientitiivisteiden paikat: nro 1 – ohjauskaapeleiden läpivientitiiviste, nro 2 – syöttöjohtojen läpivientitiiviste, nro 3 – moottorin säleikkö.

Seinään kiinnitettyä WING-ohjainta voidaan kontaktikuorman vuoksi käyttää vain yhteen WING-ilmaverhoon. Voidaksesi ohjata useampia ilmaverhoja yhdellä ohjaimella käytä ilmaverhojen virtalähdepiirissä lisäkontaktoria. Lisätietoja saat ottamalla yhteyttä VTS:n tekniseen tukeen.

Kyllä, ilmaverhoja voidaan asentaa ryhmään erimittaisissa (esim. 3 m, 3,5 m, 4 m) oviaukoissa.

VTS:n tarjoamaa magneettikytkintä voidaan käyttää ainoastaan EC-moottorilla toimivissa ilmaverhoissa. Magneettikytkin voidaan liittää WING EC -ohjaimeen. Ohjain voi säädellä yhteensä 8:aa WING EC -ilmaverhoa.

Jos asennat laitteen pystysuoraan, käytä M8x70-ruuveja. Kiinnitä kaksi tai kolme kädensijaa litteiden aluslevyjen läpi kierteisiin holkkeihin kotelon yläosassa. Jätä lattian ja laitteen alareunan väliin vähintään 10 cm, jotta mahdollisestaan pääsy veden tyhjennyssuuttimiin, lämmönvaihtimeen ja jakorasiaan.

Ilmaverhon synnyttämä melu johtuu puhaltimen siipipyörän toiminnasta ja tehokkaasta ilmavirrasta laitteessa. Itse moottori tuottaa erittäin vähän melua sen tyypistä riippumatta ja aiheuttaa huomattavasti hiljaisempaa ääntä kuin siipipyörä. Näin ollen ihmiskorva ei pysty erottamaan laitteen melutason muutosta, vaikka laitteessa käytettäisiin erilaista moottoria.

Verhotyyppi

P x L x K (mm)

WING 100 1157 x 520 x 310
WING 150 1675 x 520 x 310
WING 200 2194 x 520 x 310

Verhotyyppi

W1 (mm)

W2 (mm)

WING 100 772
WING 150 507 772
WING 200 921 910

Verhotyyppi

Kuormalavan mitat (mm)

Verhojen lukumäärä kuormalavalla (kpl)

WING 100 1160 x 1040 10
WING 150 1680 x 1040 10
WING 200 2200 x 1040 8

Kyllä voit. Useimmin käytetty jäätymätön aine on veden ja etyleeniglykolin seos. WING-ilmaverhoon asennetuissa lämmittimissä voidaan käyttää enintään 50-prosenttista seosta. Muista kuitenkin varmistaa, sopiiko glykoliseos lämmitysjärjestelmän muihin osiin (venttiilit, pumppu jne.). Tämän voit tehdä lukemalla käytössä olevien komponenttien valmistajien suositukset. Muista, että glykoliseoksille on yleensä ominaista suurempi viskositeetti ja alhaisempi lämpökapasiteetti kuin vedellä ja että niiden käyttö lisää lämmitysaineen virtauksen vastusta ja vähentää laitteen lämmitystehoa.
